一、产品概述及特点
1. 1 产品概述

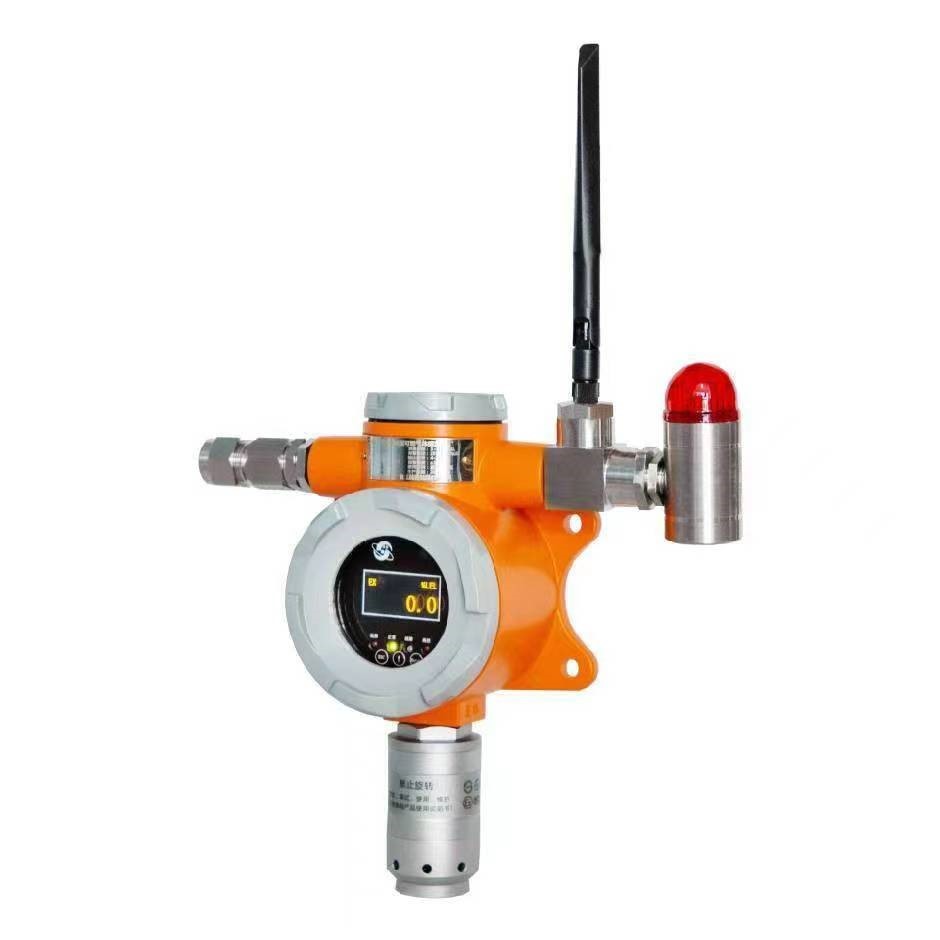

GT-SY-2X00W 系列工业及商业用途点型可燃气体探测器及 GQ-SY-2X00W 系列点 型气体探测器为我公司根据新的国家标准研制的气体探测器，采用 32 位高性能主 芯片和先进、可靠、稳定的传感器组合设计，使用SMT 贴片技术制造而成。仪表 工作时，传感器对气体进行采样，数据实时传输给高速处理芯片，进行实时分析 处理。再实时传输到主芯片， 由主芯片分别处理成开关量、模拟量或数字信号等 供用户选用。本仪表在无人值守的危险环境中仍可连续检测气体，可以广泛应用 于石油、化工、冶炼、制药、油田、油库、仓储、环保、消防、市政等可能 有危险燃爆气体的场所，是保证人身安全及设备安全的理想监测仪表。
1.2 特点
●先进的传感技术
采用先进、可靠、稳定的传感器，灵敏度高、温漂小。
●独特可靠的电路设计
32 位高性能主芯片，使用SMT 贴片技术，一致性好、内置4G无线模组，可靠性高。
●4G无线远传
RS485 信号通过4G无线模组无线远传，不收距离线制，适配本公司4G无线接收型气体报警控制器。
●先进的电路保护措施
防反接保护及 485 信号端和电源防错接保护
板载 TVS，有效防止雷击浪涌冲击
●安装、调试及维护方便
仪表顶部开盖,使用按压式卡扣设计，接线方便。
配备红外遥控器，现场可免开盖进行调试。
仪表整体均采用模块化设计，维护方便。
●便利的中文/英文菜单切换
二、主要功能及技术指标
2. 1 主要功能
●128×64 分辨率液晶屏显示
●全中文菜单方便用户使用
●密码管理，操作设置需密码验证
●三色四个状态指示灯
●独立声光输出接口
●2 组无源输出开关量
●故障代码提示
●整体模块化设计，抗干扰能力强
2.2 技术指标
执行标准：GB15322.1-2019、GB12358-2006、GBT50493-2019
工作电压：DC 24V；
使用环境温度：-40℃~+70℃ 具体视传感器类型而定；
使用环境湿度: ≤95%RH
防爆等级：Ex d ⅡC T6 Gb；
传感器工作原理：催化燃烧式、非色散红外、 电化学、PID 光电离子等；
传感器使用寿命：催化燃烧 24 个月，红外 36 个月，其它类型视传感器而定；
状态指示灯：绿-正常、黄-故障、左红-低报、右红-高报；
测量范围：视传感器而定
报警设定：视传感器而定，低报≤25%FS、高报≤50%FS，具体见产品铭牌；
示值误差：常规±3%FS，具体见产品铭牌；
响应时间：T90 视传感器类型而定；
额定功率：＜5W；
工作电流：满载工作电流≤160mA；
电气接口：M20x1.5；
外壳防护等级：IP66；
外壳材质：铸铝合金
工作方式: 固定式连续工作；
采样方式: 自然扩散式；
输出信号: RS485(标准 Modbus RTU 协议)；4G无线远传。
输出接点类型：2 组无源常开，容量 3A/AC250V、3A/DC24V ；
声光接口：DC 24V 功率≤2W
就地供电：24VDC
尺寸重量: 217mm(L)×143mm(W)×89mm(H) 约 1.8K
